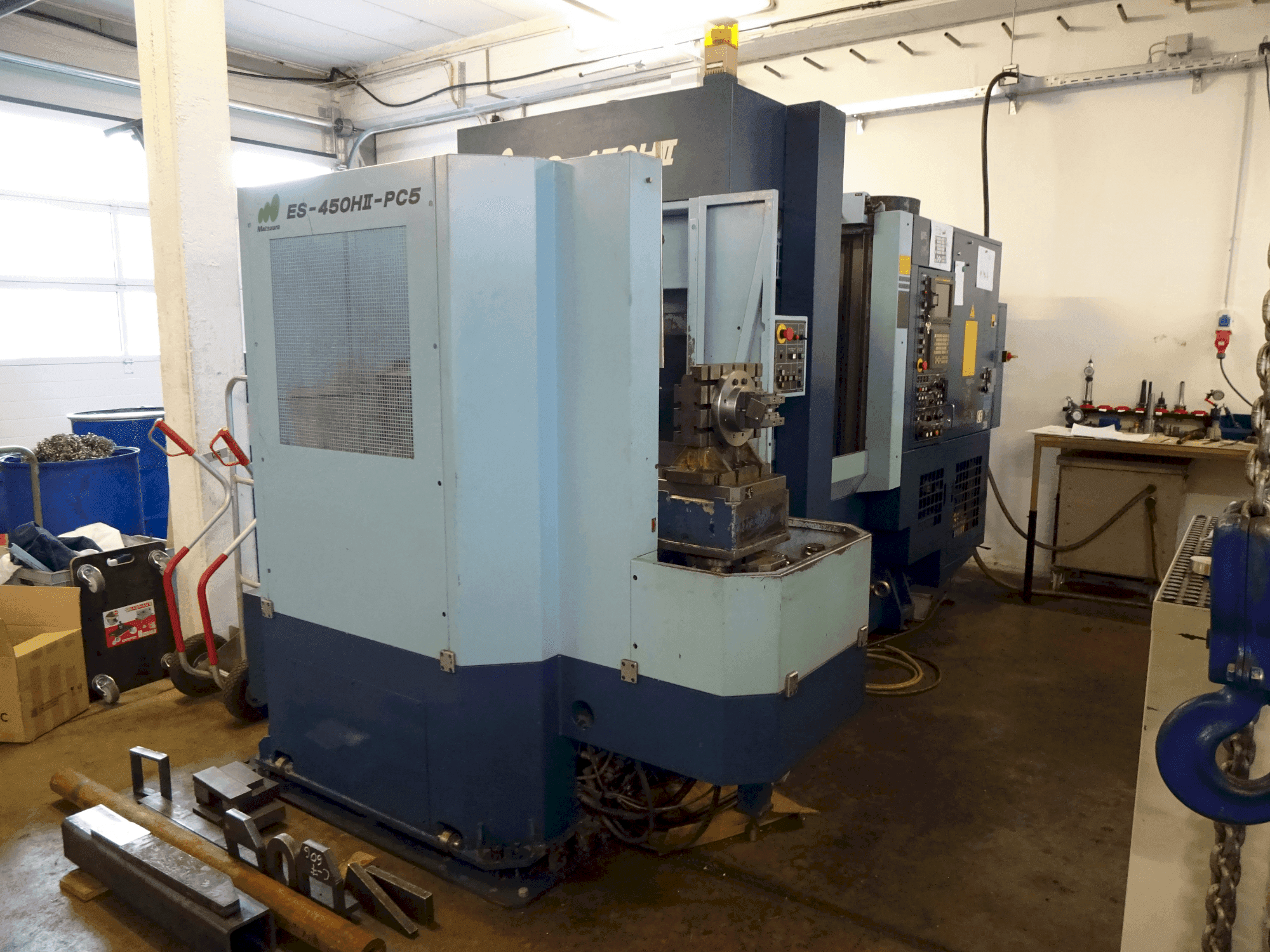

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Додаткова інформація

Переваги машини

• Технічні переваги машини:
  • - Висота поверхні столу (від підлоги): 1000 мм

Додаткова інформація

• - Траверси: Вісь X (стовпчик праворуч/ліворуч): 450 мм (250 зліва, 200 справа) Вісь Y (шпиндельна головка вгору/вниз): 400 мм Вісь Z (палета вперед/назад): 400 мм (+250 при зміні палети) Заготовка Відстань від верхньої поверхні піддону до носа шпинделя: 80~480 мм Відстань від центру палети до напрямних колони 120 ~ 520 мм Піддон: Робоча зона: 300 х 300 мм Максимальна вага вантажу: 200 кг Отвір на поверхні (розмір х кількість): M12 x P1.75 x 32 мм Стіл Кут індексації столу: 1 градус Швидкість індексації столу: 1,5 сек/90°, 1,9 сек/180° Зусилля затиску муфти: 27,3 кН Шпиндель ID підшипника шпинделя: Ø70мм Максимальний крутний момент шпинделя: 105/1000 хвˉ1 Нм Сила затиску інструменту: 8,2 кН Орієнтація шпинделя: Стандартна (електрична) Обдув шпинделя: Стандартний Швидкість подачі Федерація різання (X/Y/Z): 1 ~ 15000 мм / хв Ручний безперервний (старт-стопний) фрезерний верстат: 0~4000 мм/хв Найменший вихідний приріст: 0,001 мм Автоматична зміна інструменту Тип тягової шпильки: JIS B 6339 тягова шпилька 40P Зберігання інструменту: 30 шт Метод вибору інструменту: Код адреси та випадковий вибір, двостороннє обертання магазину. (T4) Час зміни інструменту (від інструменту до інструменту): 1,5 сек (менше 6 кг), 2,0 сек (більше 6 кг) Час зміни інструменту (стружка до стружки): 3,2 сек Крок інструментальної коробки: 95,25 мм Автоматична зміна палет Кількість палет: 2 Система зміни палет: Поворотний стіл Час зміни палети: 8,5 сек Час зміни палети (палета на палету) 9.0 сек Зусилля затиску палети: 41,5 кН Вага палети/шт: 40 кг Розмір палети: 300 х 300 мм Максимальна вага вантажу: 200 кг Двигуни Шпиндельний двигун: Alpha T8/1500 AC 11.0/7.5кВт (30хв./безперервна швидкість) Двигуни подач: Вісь X: модель α 22/3000 змінного струму 4,4 кВт Вісь Y: модель α 22/2000 з гальмом змінного струму 4,4 кВт Вісь Z: модель α 22/3000 змінного струму 4,4 кВт Гідравлічний двигун: 1,5 кВт змінного струму Двигун змащення: змінного струму 0,02 кВт Двигун охолоджуючої рідини: змінного струму 0,75 кВт Необхідна потужність Загальна електрична потужність: 34KVA Джерело повітря: 0,54 ~ 0,93 МПа Продуктивність повітря: 400 л / хв Ємність гідравлічного бака: 15 л Ємність мастильного бака: 2.7 л Ємність бака для охолоджуючої рідини: 200 л Стандартне навісне обладнання Огорожа корпусу інструменту (з верхньою кришкою) Потік стружки Синхронізований кран Масляний радіатор шпинделя Захист від перевантаження шпинделя Пристрій запобігання контакту з віссю подачі Робоче світло (флуоресцентне світло) Лічильник коду M (9 видів) Наскрізне охолодження шпинделя Інтерфейс щупа шпинделя (без щупа) Фільтр Конвеєр для відводу стружки Посібники
