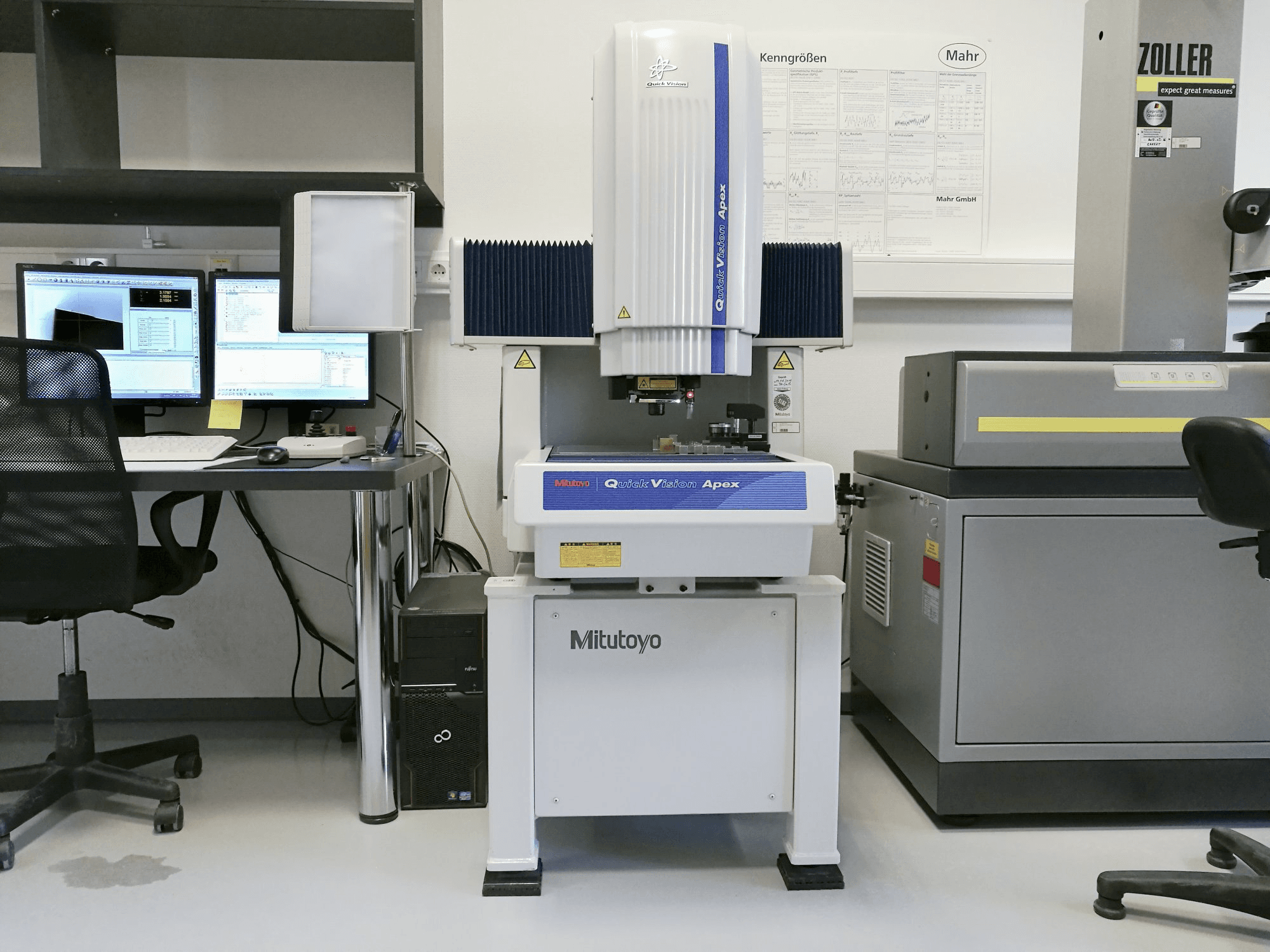

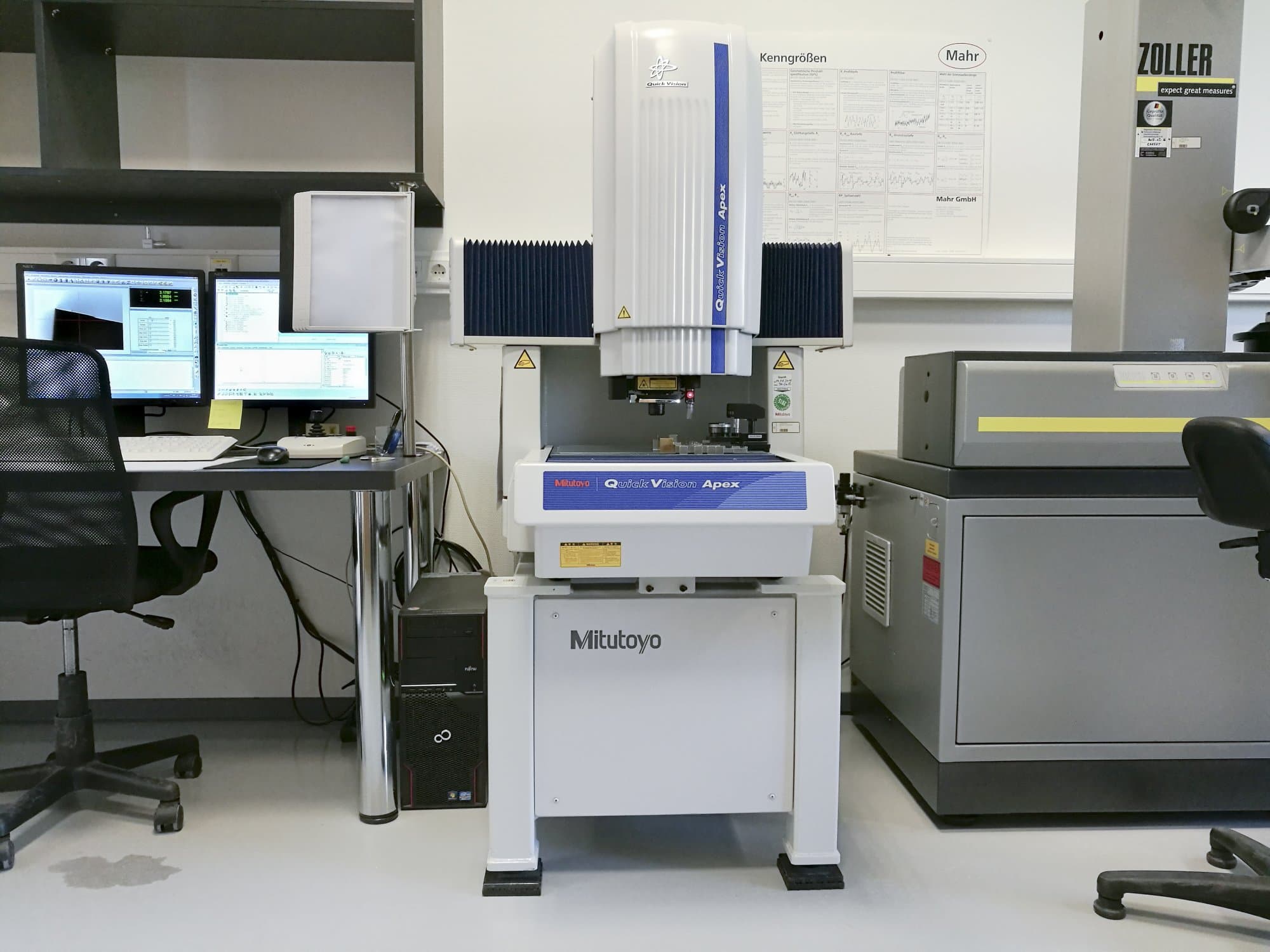

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Загальні дані

• Ширина вимірювань: 859 mm
• Глибина вимірювань: 951 mm
• Висота вимірювань: 1609 mm
• Вага машини: 360 kg

Блок управління

• Модель: QVPAK
• Реліз: 11.101
• Пульт дистанційного керування: Так.

Головний привід

• Камера: Високочутлива CCD-камера чорно-біла
• Освітлення: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Резолюція: 0.0001 mm

Рух

• X-ВІСЬ Рух: 300 mm
• X-ВІСЬ Робоча подача: 300 mm/s
• X-ВІСЬ Найбільша похибка вимірювання: -0.761 µm
• X-ВІСЬ Точність: E1x1-(1.5+3L/1000) µm
• Y-ВІСЬ Рух: 200 mm
• Y-ВІСЬ Робоча подача: 300 mm/s
• Y-ВІСЬ Найбільша похибка вимірювання: 0.488 µm
• Y-ВІСЬ Точність: E1y2-(1.5+3L/1000) µm
• Z-ВІСЬ Рух: 200 mm
• Z-ВІСЬ Робоча подача: 300 mm/s
• Z-ВІСЬ Найбільша похибка вимірювання: -0.982 µm
• Z-ВІСЬ Точність: E1z3-(1.5+4L/1000) µm
• Площина X-Y(Діагональ_1) Найбільша похибка вимірювання: 1078 µm
• Площина X-Y(Діагональ_1) Точність: E2xy4-(2+4L/1000) µm
• Площина X-Y(Діагональ_2) Найбільша похибка вимірювання: 1326 µm
• Площина X-Y(Діагональ_2) Точність: E2xy5-(2+4L/1000) µm

Заготовка

• Заготовка z: 200 mm
• Вага заготовки: 20 kg

Таблиця

• Зовнішня довжина: 399 mm
• Зовнішня ширина: 271 mm

Медіа

• Основний електронний зв'язок: 230 V / 50 Hz
