Rambaudi - RC 270PT-MIL-RAM-2014-00002
Маєте додаткові запитання? Зв'яжіться з нами.
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

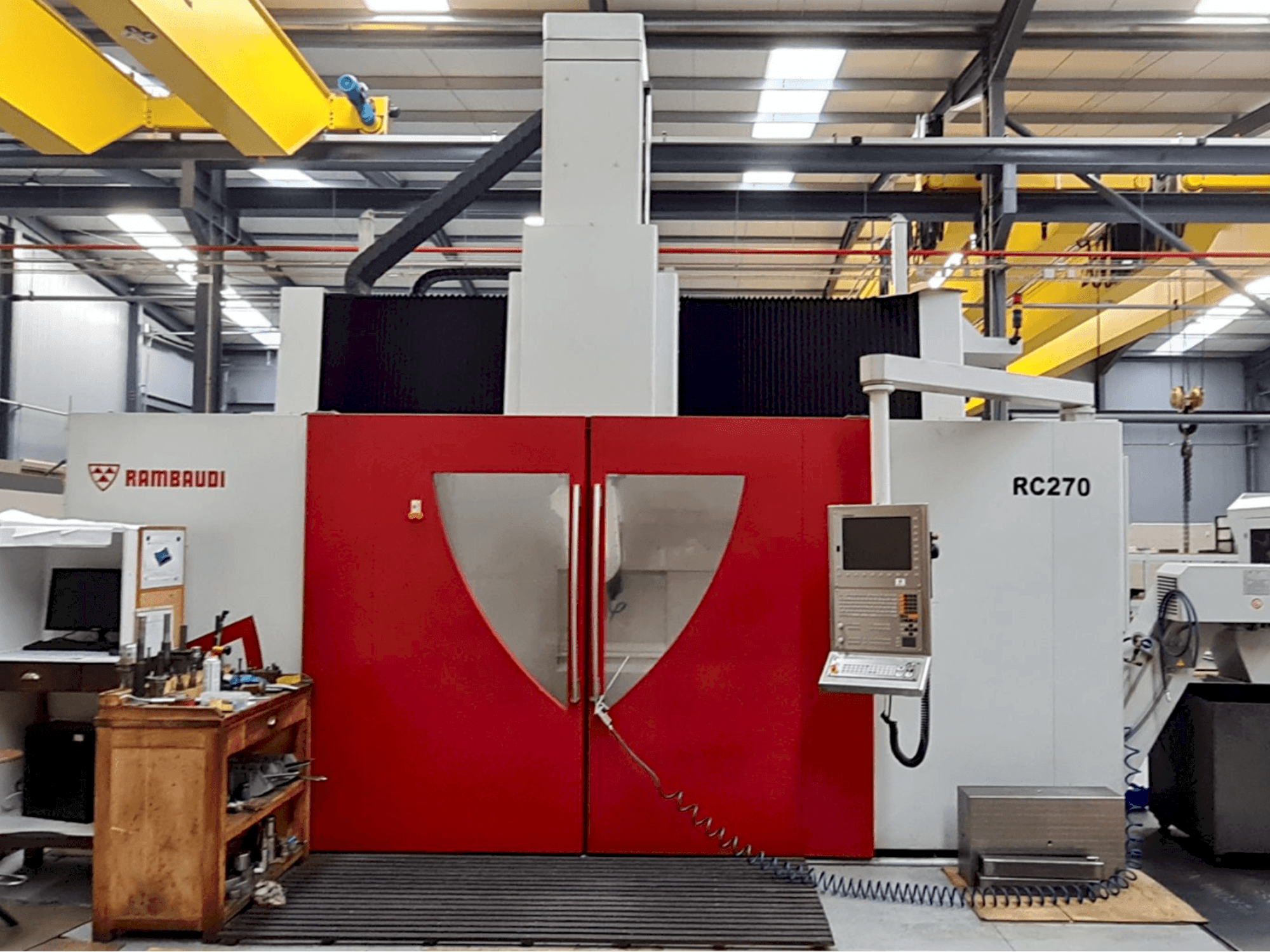

Вертикальний обробний центр Rambaudi RC 270 був виготовлений у 2014 році. Він оснащений системою керування HEIDENHAIN iTNC 530 HSCI та має 5 осей. Швидкість обертання шпинделя становить 24000 об/хв і працює з конусом HSK-A63. Верстат відпрацював 38428 годин увімкнення та 23655 годин різання. Його особливістю є рухома поперечна балка, яка робить обробний центр придатним для високошвидкісної обробки по 5 осях. Більше вражень дивіться у фото- та відеогалереї. Витяг з оригінальних технічних специфікацій (EN) у форматі PDF нижче.
Огляд
- бренд: Rambaudi
- рік: 2014
- МОДЕЛЬ: RC 270
- виробничі години: 23655
- тип програми: Фрезерування
- Місцезнаходження: Португалія
- тип машини: Вертикальний обробний центр
- доступність: Продано
- марка блоку управління: HEIDENHAIN
Технічна інформація - Rambaudi RC 270
Блок управління
- Модель: iTNC530 HSCI
- Бренд: HEIDENHAIN
Головний привід
- Діапазон частоти обертання шпинделя: 24000 rpm 1/MIN
- Конусність інструменту: HSK-A63
- Кількість осей: 5
Рух
- X-ВІСЬ Рух: 2700 mm
- Y-ВІСЬ Рух: 2200 mm
- Z-ВІСЬ Рух: 1250 mm
Додаткова інформація
- Технічні переваги машини:
- - X і x1 = 2200 мм // швидкість: 40 м/1' // поздовжнє переміщення траверси на 2 колони
- - Y = 2700 мм // швидкість: 40 м/1' // поперечне переміщення поперечного сідла плунжера на траверсі
- - Z = 1250 мм // швидкість: 40 м/1' // вертикальне переміщення терама на поперечному сідлі
- - C безперервний = 400 (+/- 200°) // поворот головки навколо вертикальної осі плунжера
- - A неперервний = 230° (+120°, -110°) // поворот опори електрошпинделя всередині вилки головки
- - Точність лінійних осей верстата (x, x1, y, z): p = 0,015 мм / оптична лінія датчика
- - Точність осей полярних верстатів (c,a): 15 кутових секунд - повторюваність 10 кутових секунд / енкодер датчика
- - Крутний момент: c, a безперервний = 1000 нм // c, a гальмований = 4000 нм
- Якісні переваги машини:
- - Фрезерний центр з числовим програмним керуванням і рухомою поперечною балкою для високошвидкісної обробки на 5 осях
- - Дві бічні колони, по яких проходить поперечина
- - Поперечна балка, яка підтримує поперечне сідло плунжера і ковзання на колонах
- - Плунжер, який вертикально ковзає всередині поперечного сідла
- - Головка, прикріплена до нижньої частини плунжера
- - Робочий стіл в центрі колон, з наступними характеристиками: 2500 x 2000 мм // 10000 кг/м2 // товщина чавунного столу 300 мм // 8 т-образних пазів - ширина 28 мм
- - Верстат оснащений 2-осьовою фрезерною головкою glob 89 g (c і a безперервної дії)
- - Усередині головки вил розміщений шпиндель з 24000 об/хв, конусність інструменту hsk-a 63
- - 38428 верстато-годин // 23655 годин різання
Переваги машини
Додаткова інформація
*Можливі розбіжності між наведеними даними та фактичними значеннями
