SCHMID - SE 368DE-MIL-SCH-2019-00002

Продано

Маєте додаткові запитання? Зв'яжіться з нами.

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Натисніть

GINDUMAC
Продукти
Верстати
➤ Продаж вживаних SCHMID SE 368 | gindumac.com

Показати мовою оригіналу

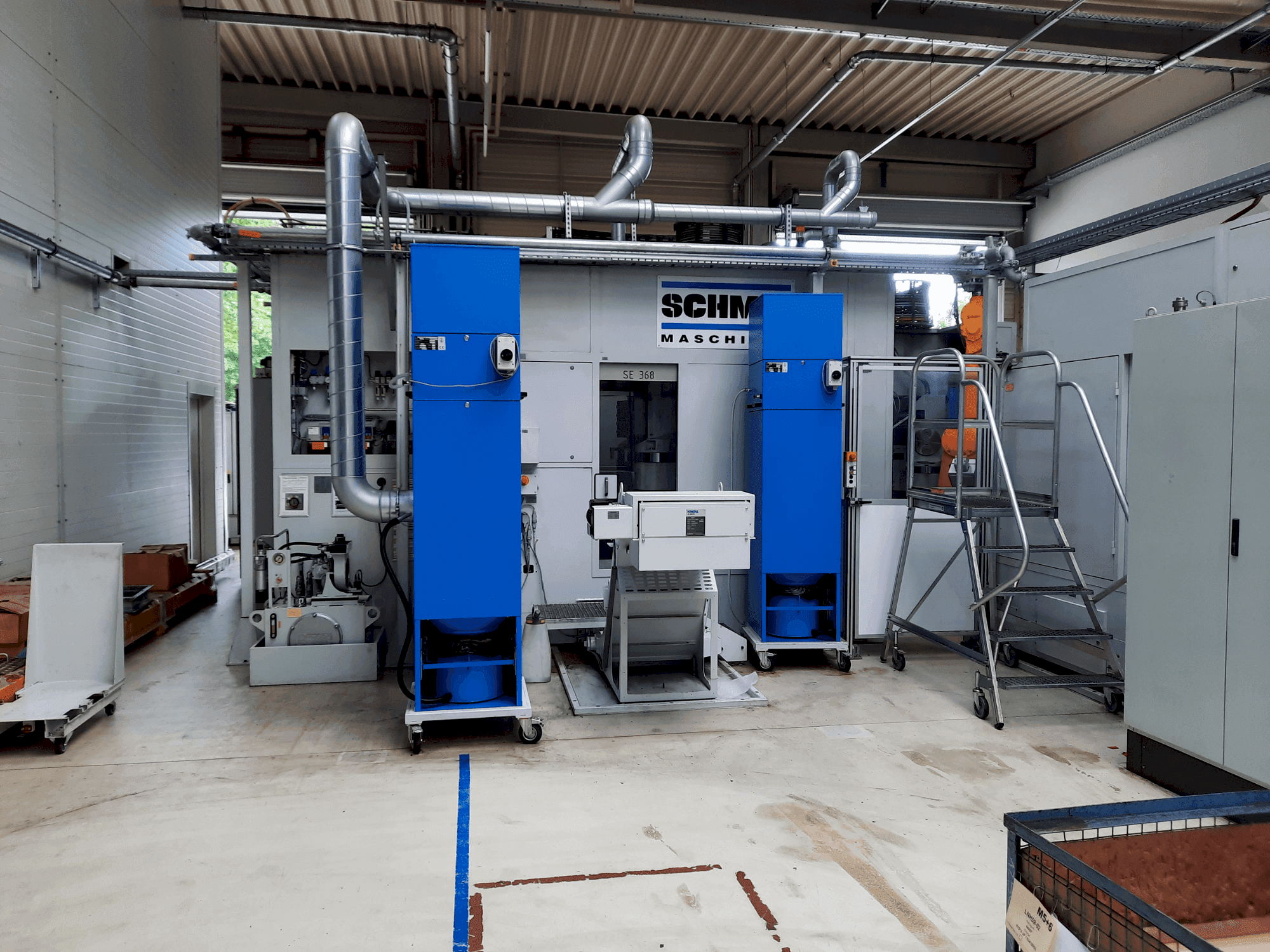

Цей 5-осьовий горизонтальний обробний центр SCHMID SE 368 був виготовлений у 2019 році. Він оснащений системою керування Siemens Sinumerik 840 D SL, швидкими переміщеннями 75/40/90 м/хв по X/Y/Z та човниковим столом. Оснащений двома поворотними вузлами з ЧПК, 30-кратним пристроєм для зміни інструменту та тримачем інструменту HSK-A63. Максимальна швидкість - 10 000 об/хв. Включає в себе конвеєр для відведення стружки та систему охолодження. Чудова можливість купити цей горизонтальний обробний центр SCHMID SE 368. Зв'яжіться з нами для отримання додаткової інформації щодо цього горизонтального обробного центру.

Огляд

бренд: SCHMID
рік: 2019
МОДЕЛЬ: SE 368
тип програми: Фрезерування
Місцезнаходження: Німеччина
тип машини: Горизонтальний обробний центр
доступність: Продано
марка блоку управління: SIEMENS

Технічна інформація - SCHMID SE 368

Загальні дані

Вага машини: 21000 kg

Блок управління

Модель: Sinumerik 840 D SL
Бренд: SIEMENS

Головний привід

Кількість шпинделів: 2
Діапазон частоти обертання шпинделя: 50 - 24000 rpm 1/MIN
Конусність інструменту: HSK-A63

Рух

X-ВІСЬ Рух: 400 mm
X-ВІСЬ Швидкий траверс: 75 m/min
Y-ВІСЬ Рух: 450 mm
Y-ВІСЬ Швидкий траверс: 40 m/min
Z-ВІСЬ Рух: 550 mm
Z-ВІСЬ Швидкий траверс: 90 m/min

Інструменти

Максимальний діаметр інструменту: 75 mm

Додаткове обладнання

- Подвійний шпиндель
- Човниковий стіл
- Поворотні вузли 2x 2 NC
- Система розподільчих шаф
- Конвеєр для подачі стружки Knoll 600K-1 2019
- Гідравлічний блок
- Система фільтрів
- Система повторного охолодження Lahntechnik KOF1803-100 2020
- Кількість місць в магазині для інструментів: 2x 30
- Поворотний стіл (ЧПК / гідравлічний затиск): n x 360o, вертикальна вісь,

Додаткова інформація

Переваги машини

Технічні переваги машини:
- - Трифазний головний привід ibag: s1-100% 40 кВт / s6-40% 52 кВт
- - Основні характеристики робочого шпинделя kw s1 : 3 12 29 40 40
- - Частота обертання шпинделя прибл. 1/хв: 1,000 5,000 10,000 20,000 24,000
- - Крутний момент прибл. Нм: 27 27 27 19 17
- - Діаметр інструмента з вільними сусідніми позиціями: 125 мм
- - Поворотний стіл (ЧПК / гідравлічна індексація): вертикальна вісь, 0° - 180°, макс. Кут повороту в поєднанні з 5-ю віссю : +/- 150°
- - Діаметр поворотного столу: 400 мм, поворотний стіл (горизонтальні осі u1-u2/ v1-v2), поворотний стіл (nc / гідравлічний затиск): n x 360o, вертикальна вісь, діаметр поворотного столу: 330 мм
- - Затискання палет: 2 затискні модулі з нульовою точкою / стіл
- - Системи вимірювання положення: системи вимірювання абсолютного положення
- - Допуск положення x - y - z: 0,008 мм (vdi/dgq 3441)

Додаткова інформація

- Машина все ще під напругою

*Можливі розбіжності між наведеними даними та фактичними значеннями
