UNION - BFT 110 NCDE-OTH-UNI-1992-00001

Name: UNION BFT 110 NC
Brand: UNION
SKU: DE-OTH-UNI-1992-00001
Price: 33000 EUR
Availability: InStock

33.000 €

ціна на гіндумак

(Ex works)

отримати офіційну пропозицію

Відвідайте машину

зробити зустрічну пропозицію

Завантажити PDF

Маєте додаткові запитання? Зв'яжіться з нами.

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Натисніть

GINDUMAC
Продукти
Верстати
➤ Продаж вживаних UNION BFT 110 NC | gindumac.com

Показати мовою оригіналу

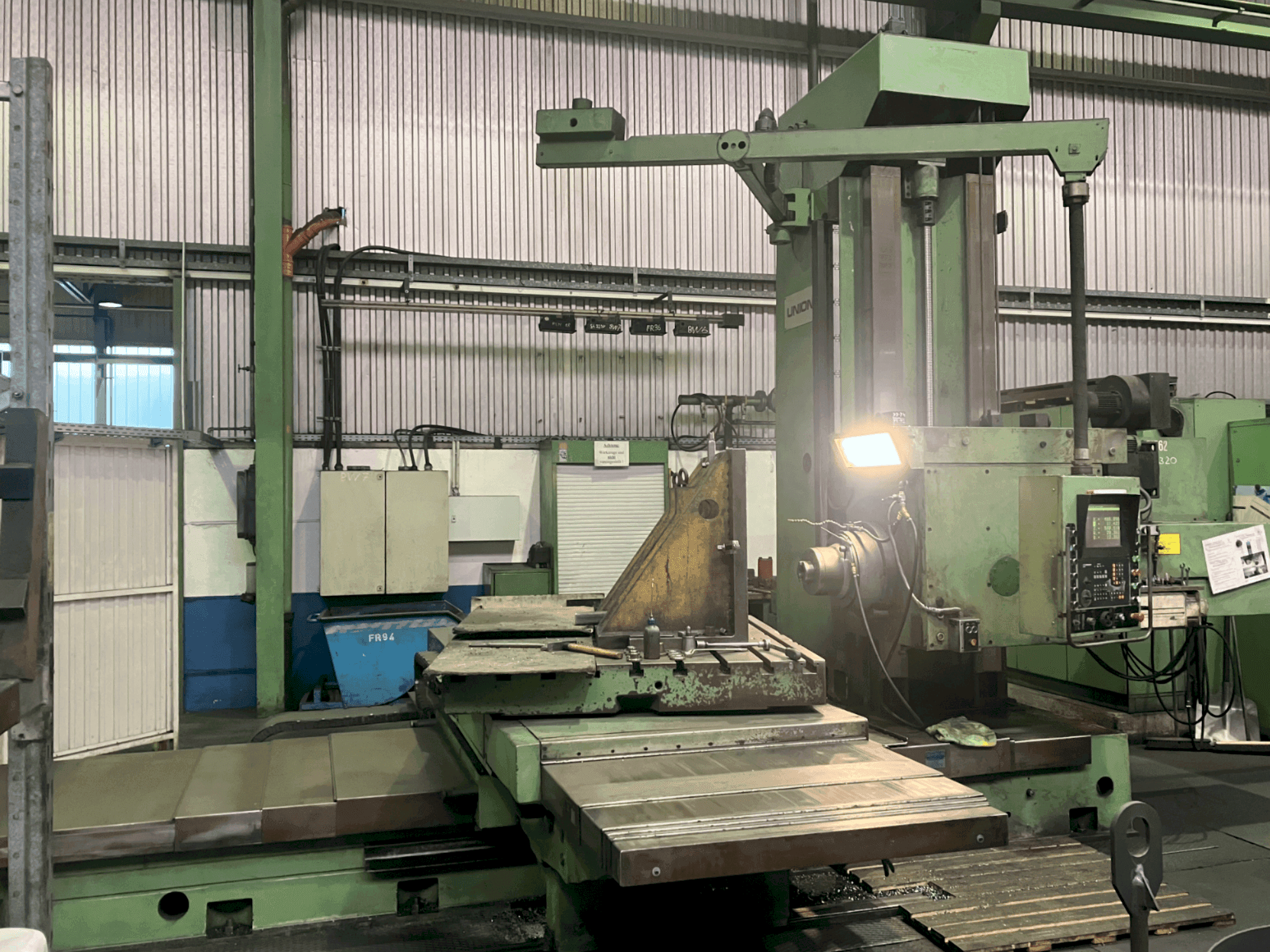

Цей 5-осьовий розточувальний верстат UNION BFT 110 з ЧПК був виготовлений у 1992 році. Він має діаметр свердлильного шпинделя 110 мм, кріплення для інструменту ISO 50 та діаметр планшайби 700 мм. Здатний обробляти максимальну вагу затиску 6300 кг, він пропонує частоту обертання шпинделя до 1250 хв¹ і швидку швидкість переміщення по осі Y 6300 мм/хв. Якщо ви хочете отримати високоякісні можливості для розточування, зверніть увагу на верстат UNION BFT 110 NC, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання додаткової інформації.

Огляд

бренд: UNION
рік: 1992
МОДЕЛЬ: BFT 110 NC
тип програми: Інші верстати
Місцезнаходження: Німеччина
тип машини: Расточний верстат (Метал)
доступність: Негайно.

Технічна інформація - UNION BFT 110 NC

Загальні дані

Вага машини: 22000–30000 kg

Головний привід

Потужність двигуна шпинделя: 33 kW
Кількість осей: 5

Рух

X-ВІСЬ Сила подачі: 18000 N
X-ВІСЬ Швидкий траверс: 6300 mm/min
Y-ВІСЬ Сила подачі: 18000 N
Y-ВІСЬ Швидкий траверс: 6300 mm/min
Z-ВІСЬ Сила подачі: 25000 N
Z-ВІСЬ Швидкий траверс: 4300 mm/min
W-ВІСЬ Сила подачі: 10000 N
W-ВІСЬ Швидкий траверс: 3150 mm/min
B-ВІСЬ Швидкий траверс: 4900 mm/min

Додаткова інформація

Переваги машини

Технічні переваги машини:
- - Пікова потреба в струмі для запуску двигуна: 300 a
- - Швидкості (безступінчасті): свердлильний шпиндель (4 діапазони): 6. 3-1250 хв¹: свердлильний шпиндель (2 діапазони): 6. 3-315 хв¹
- - Максимальний діаметр свердління: 630 мм // максимальний діаметр торцювання: 1250 мм
- - Напруга живлення: 380 В змінного струму ±10% // частота: 50 Гц
- - Максимальний діаметр свердління: 630 мм
- - Розміри затискної поверхні: 1250 x 1400 мм, 1400 x 1600 мм
- - Максимальна вага затиску з рівномірним розподілом навантаження: 6300 кг
- - Т-подібні пази затискного столу: ширина: 28 мм відстань: 160 мм центрирувальний діаметр: 100 n6 мм
- - Обертальний рух: 360°
- - Оптичне позиціонування столу: 4 x 90°

Додаткова інформація

- Блок управління: Система керування ЧПК: TNC 355 Тип керування: 3-D керування траєкторією Керовані осі: X, Y, Z, W і B Технічні характеристики Програмована довжина ходу: Мінімальна: 0,001 мм, Максимальна: 14600 мм Інтерполяція: 3D лінійна, 2D кругова Програмована швидкість подачі: від 1 мм/хв до 6300 мм/хв Плавне регулювання швидкості подачі: від 0% до 150% від запрограмованого значення Програмований час витримки: від 0,001 с до 19999,999 с Плавне регулювання швидкості: від 0% до 150% від запрограмованого значення Програмування швидкості: Див. технічні характеристики Додаткові функції: Вибір інструменту: Мінімум 1 М-функція на блок Корекція інструменту: 99 номерів інструментів, 99 пар (довжина і радіус) Технологічні підпрограми: 8 циклів обробки, 200 вільних підпрограм Корекція програми: Поблочно в межах системи ЧПК Дисплей: Показує 4 програмні блоки і стан ключових даних програми Включає звичайний текст і графіку на 12-дюймовому екрані Програмний вхід / вихід: Довжина блоку: Фіксована або змінна Варіанти введення: Дискета, Касета на магнітній стрічці, Ручне введення, Послідовний інтерфейс Варіанти виводу: Диск, Стрічкова касета, Послідовний інтерфейс: Дискета, Касета на магнітній стрічці, Послідовний інтерфейс Діапазони подорожей: Вертикальне переміщення шпиндельної бабки (Y): 1270-1620 мм Переміщення свердлильного шпинделя (W): 710 мм Поперечне переміщення затискного столу (X): 1985 мм Поздовжнє переміщення затискного столу (Z): Без задньої бабки: 1260-1960 мм З задньою бабкою: 1490 мм Максимальна відстань до планшайби: Приблизно 3000 мм Стіл: Розміри затискної поверхні: 1250 x 1400 мм, 1400 x 1600 мм Максимальна вага затиску з рівномірним розподілом навантаження: 6300 кг Затискний стіл з Т-подібними пазами: Ширина: 28 мм Відстань: 160 мм Діаметр центрування: 100 N6 мм Обертальний рух: 360° Оптичне позиціонування столу: 4 x 90°

*Можливі розбіжності між наведеними даними та фактичними значеннями
