➤ Продаж вживаних Weingartner Vario 700-000 | gindumac.com

Показати мовою оригіналу

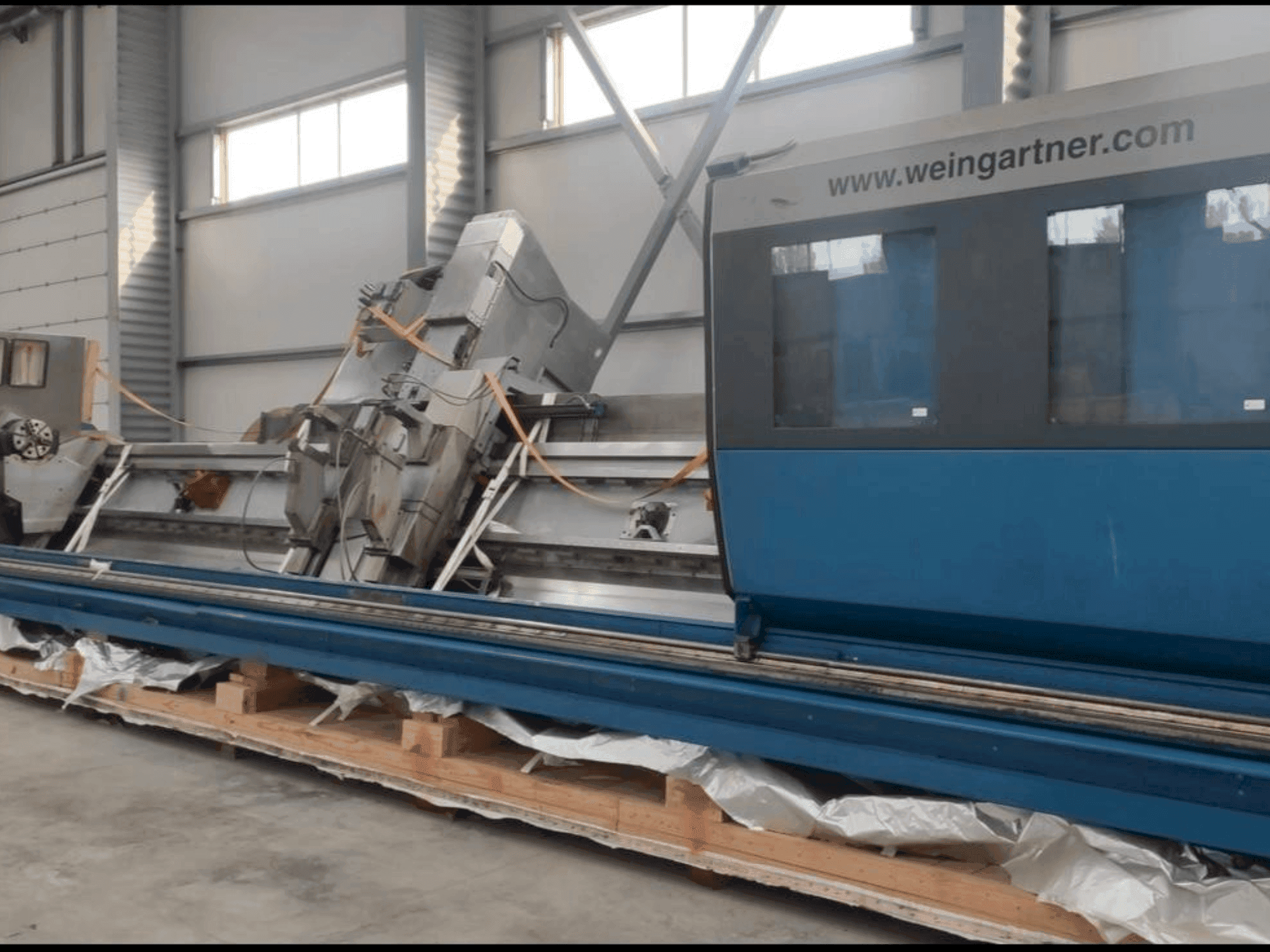

Цей 4-осьовий фрезерно-токарний центр Weingartner Vario 700-000 був виготовлений у 2011 році. Він має міцну конструкцію з отвором головного шпинделя 108 мм і патроном, здатним затискати фрези діаметром від 25 до 245 мм. Верстат підтримує максимальний діаметр фрезерної головки 260 мм і має діапазон повороту ±90°. Ідеально підходить для складних фрезерних і токарних робіт, Weingartner Vario 700-000 є цінним доповненням до будь-якої майстерні. Для отримання додаткової інформації про цей фрезерно-токарний центр, будь ласка, зв'яжіться з нами.

Огляд

бренд: Weingartner
рік: 2011
МОДЕЛЬ: Vario 700-000
тип програми: Фрезерування
Місцезнаходження: Молдова
тип машини: Фрезерно-токарний центр
доступність: Продано

Технічна інформація - Weingartner Vario 700-000

Загальні дані

Ширина вимірювань: 3000 mm
Глибина вимірювань: 13500 mm
Висота вимірювань: 3750 mm
Вага машини: 42000 kg

Головний привід

Діапазон частоти обертання шпинделя: 0.5 – 50 min⁻¹, Milling unit: 300 min⁻¹, Peeling unit: 1800 min⁻¹ 1/MIN
Кількість осей: 4

Рух

X-ВІСЬ Рух: 10900 mm
Y-ВІСЬ Рух: 250 mm
Z-ВІСЬ Швидкий траверс: 5000 mm/min

Медіа

Конвеєр для транспортування стружки: Так.

Додаткове обладнання

- Шпиндельна бабка: Подача від серводвигуна змінного струму: 1FT6 105 - 8SF71 - 3AG1, Крутний момент на головному шпинделі в режимі S1, Передаточне число конічного редуктора: 4:1, Передаточне число черв'ячного приводу: 15:1, Загальне передаточне число: 60:1, Висота головного шпинделя: 1550 мм, Отвір головного шпинделя: 108 мм, Патрон Gr. 315: Діаметр отвору: 95 мм, Макс. тиск: 27 бар, Макс. сила затиску при 27 бар: 17500 даН, Затиск зовні: 25 - 245 мм, Затиск всередині: 90 - 310 мм
- Транспортер стружки: Потужність приводу: 1,1 кВт, Ширина вивантаження: 250 мм, Висота вивантаження: 850 мм, Стружка, що транспортується: 300 дм³/год
- Гідравліка: Подача насоса: 27 л/хв, Макс. тиск в системі: 80 бар, Потужність приводу: 4,6 кВт, Ємність бака: 60 л, Потужність масляного радіатора: 0,3 кВт
- Фрезерний агрегат PUFK-320: Периферійний та фрезерний блок, поворотна вісь А, подача від серводвигуна змінного струму: 1FT6 084 - 8AF71 - 3EL4, Передаточне число планетарного редуктора: 70:1, Передаточне число зубчастої передачі: 3:1, Загальне передаточне число: 210:1, Макс. швидкість повороту: 90°/сек, Діапазон повороту: ±90°, Подача від двигуна головного шпинделя змінного струму: 1PH7 137 - 2NF22 - 0CJ2, Макс. діаметр фрези: 260 мм, Макс. частота обертання фрези: 300 хв¹
- Пілінговий блок (опція): Подача від електродвигуна головного шпинделя змінного струму: 1PH7 137 - 2NF22 - 0CC2, Передаточне число: 2,4:1, Макс. частота обертання ріжучої головки: 1800 хв¹
- Передня стійка опора: Діапазон діаметрів (фрезерні губки): 25 - 220 мм, Макс. сила затиску при 80 бар (без ККД): 1200 даН, Макс. тиск затиску: 80 бар
- Задній упор: Діапазон діаметрів (довжина фрезерних губок): 25 - 220 мм, Макс. зусилля затиску при 80 бар (без ККД): 1200 даН, Макс. тиск затиску: 80 бар
- Задня бабка: Подача від серводвигуна змінного струму: 1FT6 064 - 6AF71 - 3EK4, Передаточне число конічно-циліндричної передачі: 50:1, Швидка подача макс: 5000 мм/хв, Діаметр пера: 160 мм, Хід: 200 мм, Тиск при 50 бар: 1500 даН, Натяг при 50 бар: 1000 даН, Максимальний тиск: 50 бар
- Підтримка заготовки: Діапазон діаметрів: 70 - 220 мм
- Загальні технічні характеристики машини: Напруга живлення: 3 x 380 В ± 10%, цикл: 50 Гц ± 2%, Максимальна споживана потужність: 57 кВт, Максимальна сила струму: 100 А, Напруга керування: 24 В постійного струму, Тиск в системі (пневматика): 6 - 10 бар, Витрата повітря: 15 - 20 м³/год, Повітряний з'єднувач: ½", Тиск в системі (гідравліка): 90 бар

Додаткова інформація

Переваги машини

Технічні переваги машини:
- - Оброблювані матеріали: фрезерування між центрами: хв. Довжина: 585 мм, макс. Довжина: 8 620 мм, діаметр: 25 - 220 мм
- - Компоненти верстата: основа верстата: відстань поздовжньої направляючої супорта: 700 мм, довжина поздовжньої направляючої супорта: 10 900 мм, вага: 20 000 кг, поздовжній супорт (вісь z): подача від серводвигуна змінного струму: 1ft6 086 - 8af71 - 3ek4, передавальне число конічної передачі: 10:1, діаметр ШВП: 80 мм, крок ШВП: 20 мм, швидке переміщення макс: 5000 мм/хв, поперечне переміщення (вісь x): подача від серводвигуна змінного струму: 1ft6 086 - 1af71 - 3eh1, конічне передавальне число: 6:1, діаметр ШВП: 50 мм, крок ШВП: 10 мм, швидке переміщення макс: 5000 мм/хв, хід поперечного супорта для фрезерування: 256 мм, зміщення супорта (вісь y): подача від серводвигуна змінного струму: 1ft6 084 - 1af71 - 3eh1, передавальне число конічної передачі: 6:1, діаметр шарико-гвинтової пари: 50 мм, крок шарико-гвинтової пари: 10 мм, швидке переміщення макс: 3000 мм/хв, хід поперечного супорта для фрезерування: 250 мм
- - Високоточна та міцна конструкція з вдосконаленим керуванням серводвигуном, універсальні можливості обробки за допомогою декількох вузлів та стійких упорів
Якісні переваги машини:
- - Підвищена точність завдяки вдосконаленим передавальним числам і кульковим гвинтовим механізмам, ефективна робота з високими швидкостями переміщення

Додаткова інформація

- Машина все ще під напругою

*Можливі розбіжності між наведеними даними та фактичними значеннями
